HBJ03 0.3 Ton Motorlu Kaynak Yerleştiricisi 600 mm İş Masası Çapı

Küçük iş parçasının konumlandırılması için kompakt ve çok yönlü bir çözüm

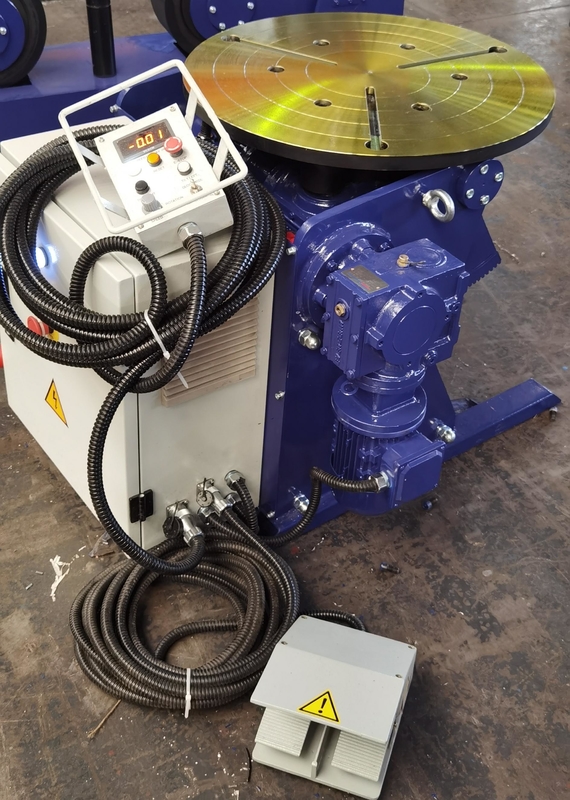

HBJ03 kaynak pozisyoner, kaynak ve montaj sırasında küçük ve orta boyutlu iş parçalarını doğru bir şekilde yönlendirmek için tasarlanmış kompakt ve güvenilir bir eğimli / dönen armatürdür.En uygun konumlandırma açılarına ulaşmak için motorlu dönüş ve eğim birleştirir, kaynak kalitesini ve operasyonel verimliliğini arttırır.

Sistem Tanımı

Çalışma masası, solucan dişli redüktörü aracılığıyla bir AC motoru tarafından döndürülür. Redüktörün çıkış çubuğu, çalışma masasına sert bir şekilde bağlı bir kaydırma rulmanı ile bağlanır,pürüzsüz ve hassas dönüşü sağlamak.

Eğim, motorlu iki aşamalı solucan azaltıcısı tarafından yönlendirilir ve torkü bir sektör vitesine aktarır.Tasarım, tork darbelerini emmek için esnek bir sürücü bağlantısı içerir, aşırı yüklenme sırasında motor ve vites kutusuna darbe hasarını en aza indirir.

Dönüşüm hızı, adımsız bir AC inverter sistemi aracılığıyla kontrol edilir.Sistem bir uzaktan asılı ve elektrikli kontrol kutusu ile kontrol edilir, yüksek doğruluk, düşük gürültü ve mükemmel müdahale karşıtı performans için Siemens bileşenleri ve Yaskawa invertörü ile donatılmıştır.

Teknik özellikler

Temel Özellikler

• Atölyede veya üretim hattında kullanılmak üzere kompakt ve taşınabilir

• Yüksek sertlikli mekanik bileşenler aracılığıyla hassas dönme ve eğim

• Sessiz, pürüzsüz dönüş kontrolü için Yaskawa inverteri

• Güvenilirlik ve uzun ömür için Siemens elektrik bileşenleri

• Hem uzaktan asılı hem de ayak pedal kontrolü ile donatılmıştır.

• Küçük kaynak uygulamaları için mükemmel yük dengesi ve istikrar
