LHW10080 Ağır Görevli Sütun Boom kaynak manipülatörü

LHW10080 Ağır Güçlü Sütun & Boom kaynak manipülatörü

Dar Çukurlu SAW kaynak için Gelişmiş Çözüm

Genel bakış

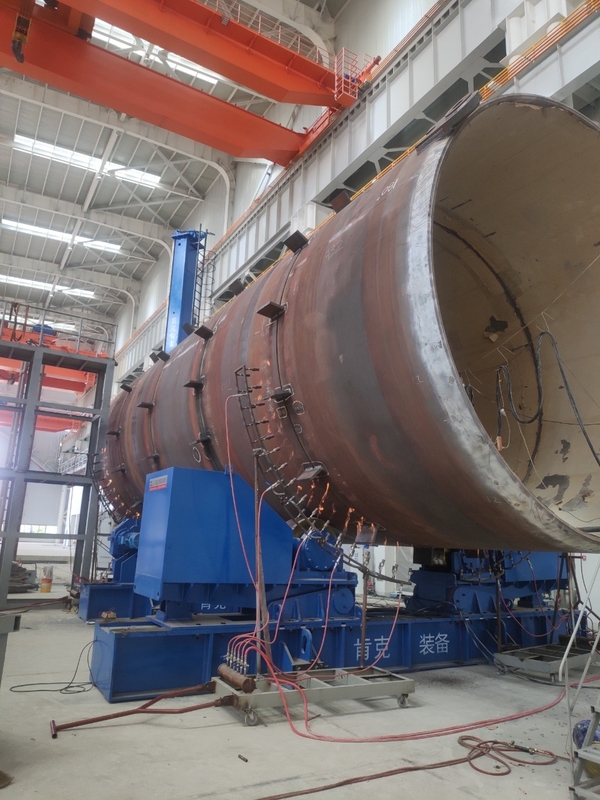

LHW10080 modeli, büyük silindirli iş parçacıklarının hassas otomatik kaynak için özel olarak tasarlanmış ağır kullanımlı bir sütun ve dalga kaynak manipülatörüdür.Özellikle dar boşluklu daldırılmış yay kaynak (SAW) işlemleri için uygundurYüksek dayanıklılık, hassas konumlandırma ve mükemmel yük taşıma kapasitesine sahiptir, bu da basınçlı kaplar ve diğer ağır endüstri uygulamaları için idealdir.

Temel Özellikler

• Genişletilmiş Erişim

  • Boom kaldırma çarpısı: 10,000 mm

  • Boom uzatma çarpımı: 8.000 mm

  • Boum önündeki yük kapasitesi: 500 kg'a kadar

• Hızlı Hareket Sistemi

  • Değişken frekanslı AC sürücüsü olan vites rakı mekanizması ile çalışan patlayıcı hareket

  • Frekans invertörü aracılığıyla pürüzsüz, hassas teleskopik kontrol

  • Çift solucan vitesi azaltıcıları ve ağır iş zinciri ile çalışan dalga kaldırma

• Yüksek Dayanıklılık Tasarımı

  • Ek sertlik için hem sütun hem de yay üzerinde çift rehber ray yapısı

  • Sütunun içinde dengelenmiş karşı ağırlık sistemi

  • Ek güvenlik için düşme karşıtı çubuk mekanizması

• Tam Dönüşüm Yeteneği

  • Sütun dönme açısı: ±180°

  • Pnömatik kilitli vites azaltıcı ve dönme halkası ile tahrik edilen dönme

• Kullanıcı Dostu Arayüzü

  • Tam el kontrolü ile uzaktan kumanda kutusu

  • Parametre yapılandırması ve izleme için insan-makine arayüzü (HMI)

  • Gerçek zamanlı gözetim için koruyucu raylı ön uç operatör platformu

• Gelişmiş Elektrik Sistemi

  • Marka bileşenleri: Siemens, INVERTEK, TAIAN invertörleri

  • Düşük gürültülü, yüksek hassasiyetli değişken frekanslı sürücü

  • Hız geri bildirimi için dijital ekranlı analog kontrol sinyalleri

Başvurular

Bu manipülatör, dar boşluklu SAW kaynak sistemleri, rotatörler ve konumlandırıcılarla entegrasyon halinde çalışmak üzere tasarlanmıştır.

• Basınçlı kaplardaki uzunluk ve çevre kaynakları

• Yüksek hassasiyeti gerektiren otomatik SAW işlemleri

• Toplu üretim için çok istasyonlu kaynak kurulumları

Teknik Özellikler Özet

Neden LHW10080'i seçtiniz?

• ✔ Büyük ölçekli ağır kaynak işlemleri için özel tasarlanmış

• ✔ Dar boşlukta kaynakta hassasiyet ve güvenlik için optimize edilmiş

• ✔ Güvenilirlik için uluslararası sınıf bileşenlerle inşa edildi

• ✔ Uzaktan kumanda ile akıllı kontrol sistemi

• ✔ Uzun kullanım ömrü ve istikrar için geliştirilmiş yapısal tasarım
