Büyük çaplı boru uzunlamalı dikiş kaynak için ağır yük kaldırma platformu

Büyük çaplı borular için uzunlamalı dikiş kaynakları için ağır yük taşıma platformu

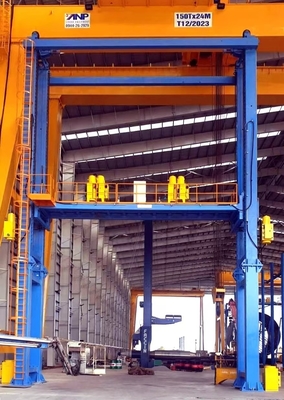

MH150 portre tipi kaynak platformu, rüzgar kuleleri gibi ekstra büyük silindirli iş parçalarında yüksek hassasiyetli boylamlı dikiş (LS) kaynak için tasarlanmış endüstriyel sınıflı bir kaldırma sistemidir.basınçlı kaplar, veya yapısal çelik borular. 7500 mm'lik maksimum kaldırma darbe ve 15 m × 9.8 m platform aralığı ile sağlam performans, yüksek yük kapasitesi ve güvenilir operatör güvenlik sistemleri sunar.

Sistem Genel Görünümü

• Yapı:
  Sistem, iki dikey sütundan (üst ve alt kısım), bir kaldırma platformundan, kaldırma mekanizmasından, çift eksenli motorlu kaydırma modüllerinden, güvenlik merdivenlerinden ve tam elektrikli bir kontrol sisteminden oluşur.

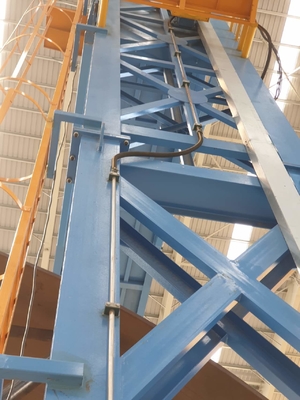

• Sütunlar:
  Kaynaklı profiller ve plakalarla inşa edilmiştir. Üst bölümü, hassas yukarı/aşağı platform seyahatleri için dikey yollar içerir. Tasarım mükemmel sertlik ve yapısal dengeyi sağlar.

• Yükseltme platformu:
  Profil ve levha kaynaklı çerçevesinden yapılmış, kayma karşıtı zemin ve üç taraflı korkuluklarla.

  • Altı adet eksantrik ayarlanabilir rehber tekerleği olan rehber arabası.

  • Düşme durdurma sistemi, zincir bozulduğunda arabayı mekanik olarak kilitler.

  • İki motorlu kaydırma ünitesi (300 × 300 mm) kaynak meşale kurulum için, raf ve pinion doğrusal yönlendirme ile.

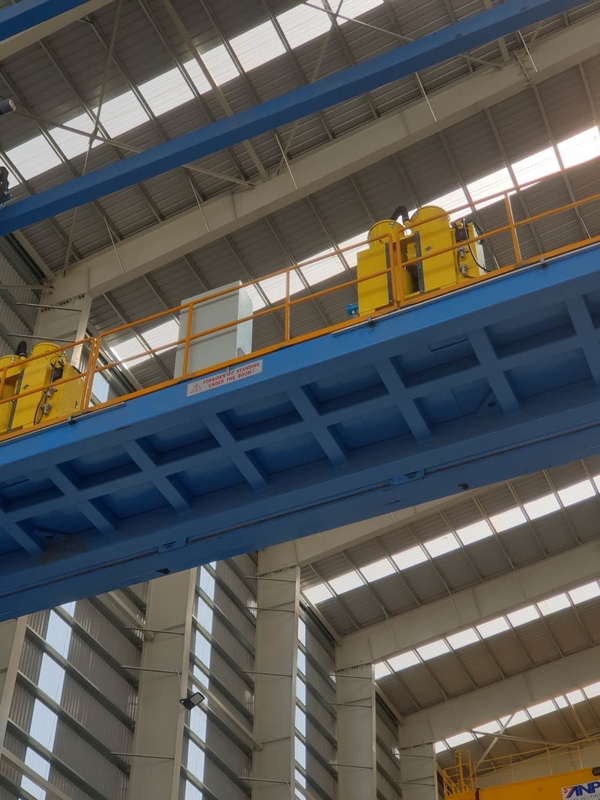

• Kaldırma mekanizması:
  Düz ve istikrarlı kaldırma için karşı ağırlıklarla donatılmış zincir ve dişli tahrik sistemi ile çift 3 kW AC fren motorları kullanır.

Teknik özellikler

Temel Özellikler

• Yumuşak dikey hareket için karşı ağırlıklı çift kaldırma motorları

• 15 m çapına kadar büyük borular için uygun ağır yüklü kaynaklı yapı

• Kesin dikey yönlendirme için ayarlanabilir sürüklenme karşıtı rehber tekerlek kümeleri

• Entegre düşme durdurucu güvenlik mekanizması

• Saldırma meşalelerinin esnek konumlandırılması için çift eksenli kaydırma mekanizmaları

• Yüksek nemli, kıyı ortamlarında sürekli görev için tasarlanmıştır (24/7)
